Планки буксирные (треугольные по ОСТ 5.2003-87)

Буксировочные планки (буксирные планки — планка SZK-TST) предназначены для буксировки барж, плавучих буровых платформ и иных судов.

Буксировочные планки входят в состав буксирного каната и соответствуют требованиям «Правил классификации и постройки морских судов. Часть III. Устройства оборудование и снабжение. Раздел 5 «Буксирное устройство».

Буксирные планки производим двух видов:

• для работы при температурном режиме от -40 до +60° С
• для работы при температурном режиме от -60 до +60° С

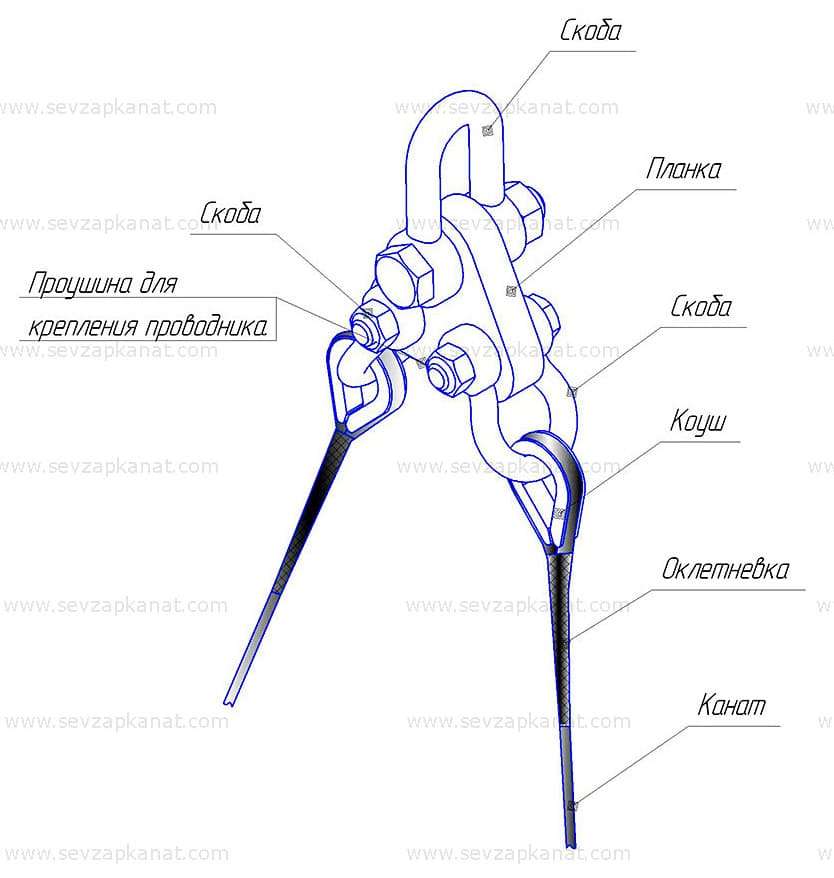

Окончание строп (концевиков каната у буксирной планки, буксирного устройства или буксирного комплекта) адаптируется к любому судну по техническому заданию заказчика (петли, скобы и др.окончания).

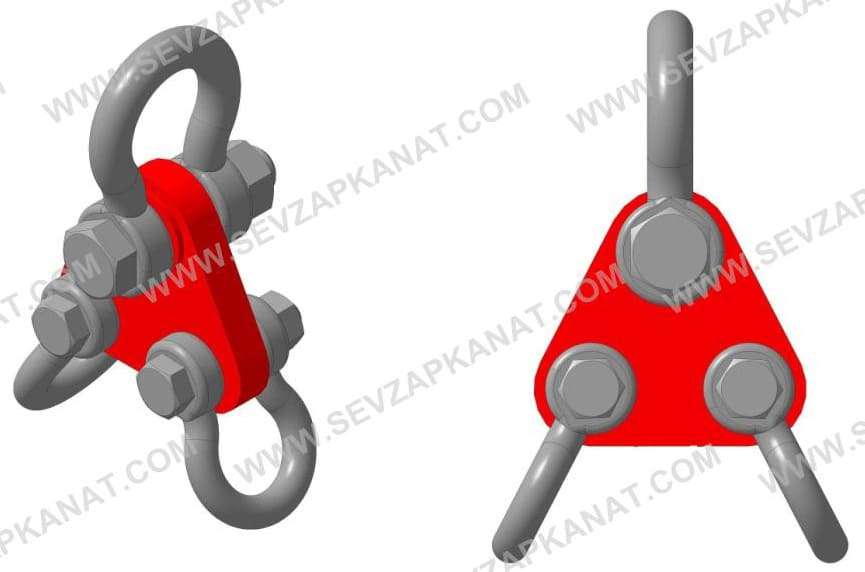

На эскизе представлена буксирная планка SZK-TST

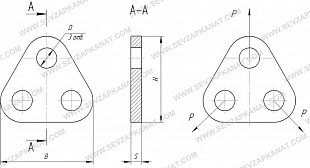

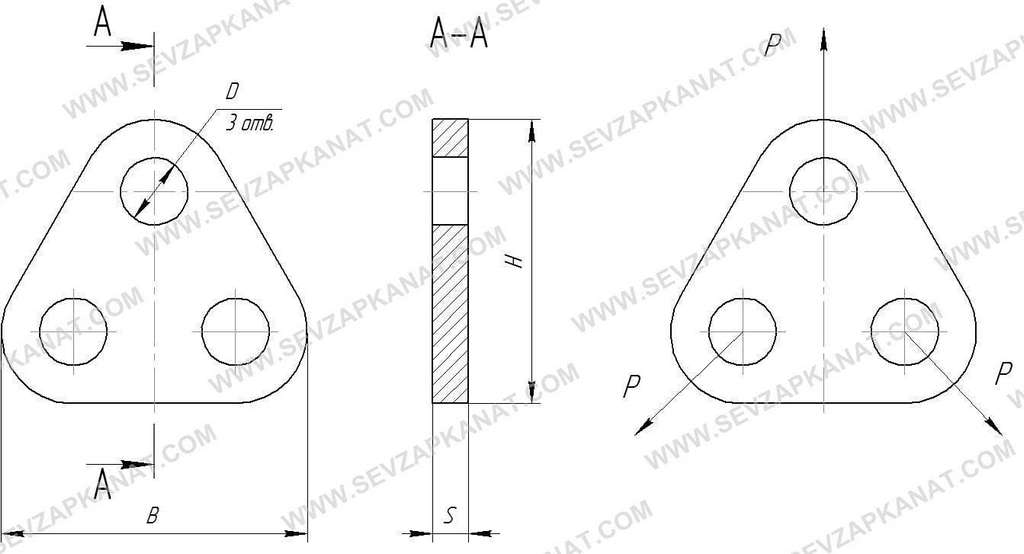

Сводные характеристики, комплектация и размеры планок буксирных.
Температура эксплуатации от -40° С до +60° С

Сводные характеристики, комплектация и размеры планок буксирных.
Температура эксплуатации от -60° С до +60° С

Pк — максимальное допустимое разрывное усилие буксирной линии в целом, для которой подбирается планка, согласно п.5.4.3.

(«в целом» — означает, что планка подбирается под самое малое значение разрывного усилия из всех канатов входящих в буксирную линию)

Согласно 5.3.4.2 (МР) — значение безопасной рабочей нагрузки на планку (SWL) = 0,8* Pк

Pр, кН — разрывное усилие планки в целом. По этому значению клиентом производится проверка планки правильности выбора планки согласно п.5.7.3 (МР) т. е. 0,5* Pр это максимально допустимая нагрузка на планку в составе буксирного каната (согласно требованиям МР).

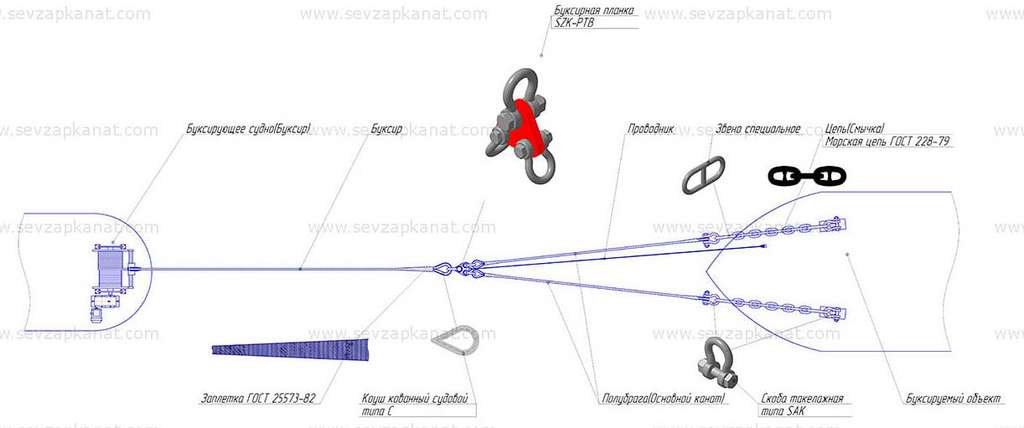

Схема буксировки судна

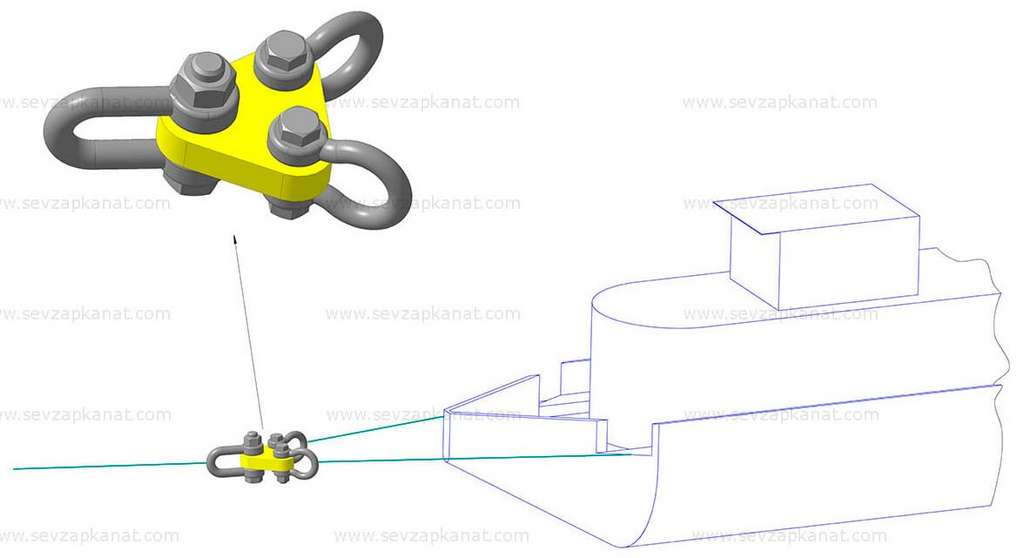

Для примера: показываем схематично планку в работе
