Обухи такелажные ОСТ 5.2045-79

Каталог
Нет товаров

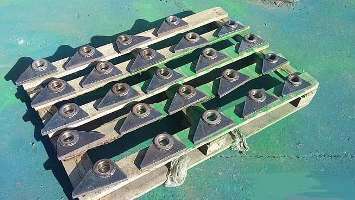

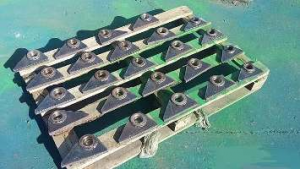

Обух такелажный предназначен для крепления тросов к судовым конструкциям.

Обух изготавливается согласно ОСТ5.2045-79 и представляет из себя проушину в металлической планке, которое приваренно к конструкции плавсредства.

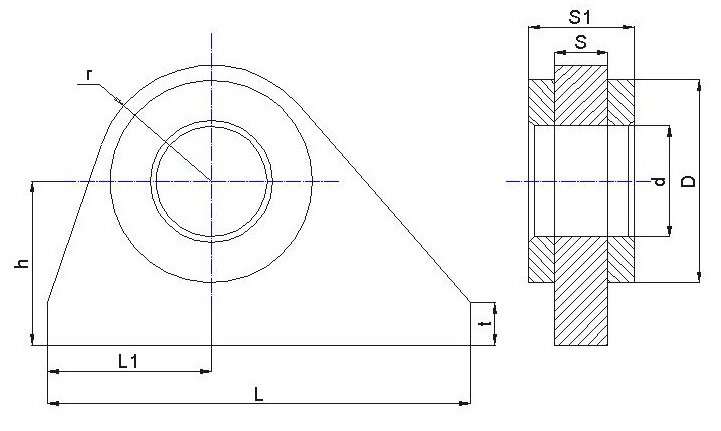

Чертеж обуха такелажного

Характеристики обуха такелажного тип 1

Допускаемая нагрузка, D d h L L1 r S S1 t Масса, кг, не более
кН (тс) Исполнение Исполнение Исполнение
  1 2 1 2 1 2
3 (0,3) - 12 20 80 60 20 14 6 - 6 66 0,07 0,28
12 (1,2) 40 22 35 95 115 35 24 14 8 68 0,26 0,62
16 (1,6) 24 40 100 120 40 26 10 20 10 70 0,54 1,11
32 (3,2) 62 36 60 120 170 60 38 12 24 12 72 1,12 2,69
50 (5,0) 74 42 70 130 200 70 45 16 32 14 74 2,09 3,81
80 (8,0) 92 52 85 145 245 85 56 18 38 20 80 3,98 5,83
125 (12,5) 110 64 105 165 290 100 66 22 46 6,46 9,5
160 (16,0) 115 68 115 - 330 115 70 25 57 25 85 10,8
200 (20,0) 132 75 125 - 345 125 78 32 64 30 90 13,85
250 (25,0) 152 88 135 - 350 135 90 36 80 18,4
320 (32,0) 188 95 145 - 380 145 98 40 90 35 95 27,3
400 (40,0) 192 105 155 - 400 155 110 50 100 40 100 39,45

Характеристики обуха такелажного тип 2

Допускаемая нагрузка, h h1 L L1 r s Масс, кг, не более
кН (тс)
2 (0,2) 13 11 50 18 13,5 8 0,08
3 (0,3) 15 15 65 22 17,5 10 0,16
5 (0,5) 19 19 80 28 21,5 12 0,2
8 (0,8) 25 22 95 35 27 16 0,42
16 (1,6) 33 24 120 42 32 20 0,8
20 (2,0) 35 27 132 50 38,5 25 1,24
25 (2,5) 39 29 140 55 39,5 2,1
32 (3,2) 42 33 180 66 46,5 30 2,4
40 (4,0) 48 36 210 77 53 36 3,8
50 (5,0) 57 41 225 87 60,5 40 5,4
63 (6,3) 66 45 240 91 62,5 6,2
80 (8,0) 73 51 270 101 75,5 50 9,9
100 (10,0) 80 56 300 117 78 10,7
125 (12,5) 87 61 335 128 90,5 60 17
160 (16,0) 95 67 370 145 93,5 19,8
200 (20,0) 105 73 420 157 106,5 70 39,5
250 (25,0) 120 80 470 170 120 80 43
320 (32,0) 130 88 530 194 134 90 60
400 (40,0) 145 98 570 220 149 100 82
